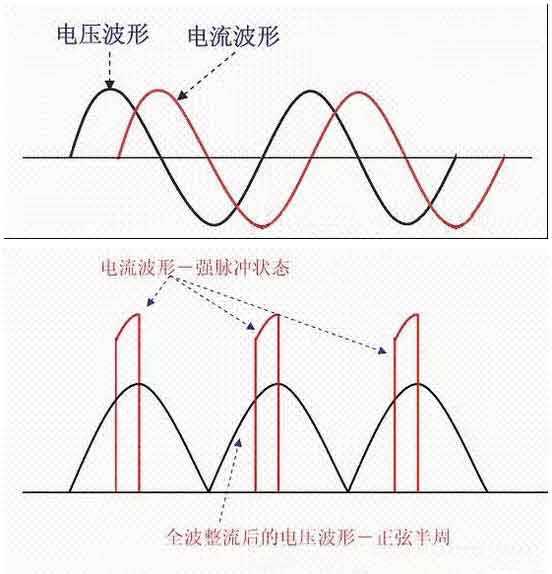

在平時的應用過程中，工程師們所常常提到的有源PFC技術，其實就是在整流電路與負載之間增加一個功率變換器，然后應用電流反饋技術，通過一些適當?shù)目刂品椒ú粩嗾{(diào)節輸入電流，使其跟蹤輸入正弦波電壓波形，將輸入電流校正成與電網電壓同相的正弦波，因而功率因數可提高到近似為1。由于該方案中應用了有源器件，故稱為有源功率因數校正，頁被稱為APFC。即對電路采取措施，使輸入電流波形接近正弦波并與輸入電壓同相位，電流正弦化便使γ=1，同相位就是因數cosφ=1。

在電路系統的實際應用和設計過程中，有源PFC的主要設計目的，其實就是為了減小輸入電流諧波。而一旦輸入電流諧波得到削弱，那么在這一電路系統中將會實現直流穩壓輸出，并進一步實現單位輸入功率因數。為此在整流器和負載之間接入一個DC/DC開關變換器，應用電壓、電流反饋技術，使輸入端電流波形跟蹤交流輸入正弦電壓波形，可以使輸入電流接近正弦，從而大大提高功率因數PF，一般校正后PF可提高到0.99或更高。由于諧波電流是導致開關電源功率因數下降的主要原因，所以，要改善此類系統的功率因數，就必須大力提高輸入電流波形畸變因數。下圖所展示的即為一般APFC的電路框圖。

有源功率因數校正原理圖

從上圖所展示的有源PFC功率校正原理電路系統來看，APFC在目前應用中所使用到的基本電路就是一種開關電源，但它與傳統的開關電源的區別在于，DC/DC變換之前沒有濾波電容，電壓是全波整流器輸出的半波正弦脈動電壓，這個正弦半波脈動直流電壓和整流器的輸出電流與輸出的負載電壓都受到實時的檢測與監控，其控制的結果是達到全波整流器輸入功率因數近似為1。

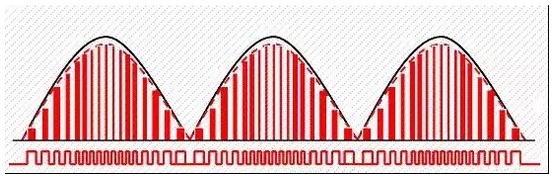

通過上文的介紹，可以將有源PFC技術的基本原理進行簡單概括，這一PFC技術的工作原理可以總結為利用控制電路強迫輸入交流電流波形跟蹤輸入交流電壓波形而實現交流輸入電流的正弦化，并與輸入電壓同步。有源功率因數校正電路的特點是功率因數高，PF可達0.99以上?？傊C波畸變率低，THD<10%。交流輸入電壓范圍寬，交流輸入電壓范圍可達AC90～270V。輸出電壓穩定。所需磁性元件小。
