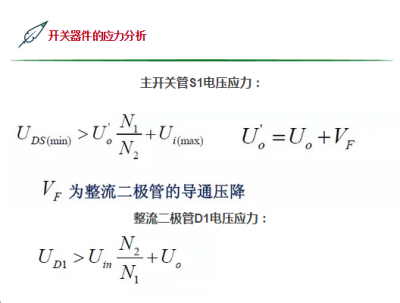

電源原理分析.波形分析.應力計算

網站首頁 » 新聞 » 行業動態 » 電源原理分析.波形分析.應力計算

電源原理分析.波形分析.應力計算

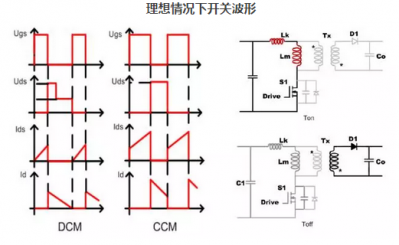

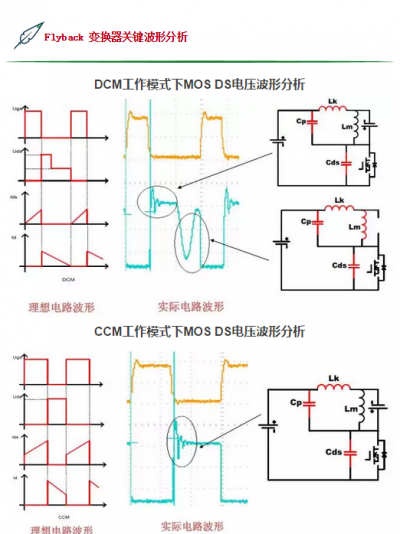

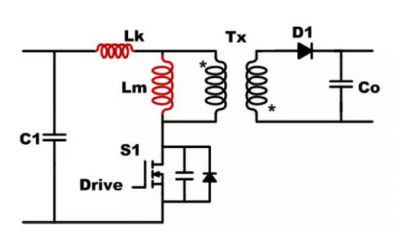

電源適配器生產廠家Flyback變換器模態分析

ON:開關管導通，變壓器原邊充電，二極管判斷，負載由輸出濾波電容供電。
OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管各負載側傳送。
基本輸入輸出關系：

電源
電源
電源
電源

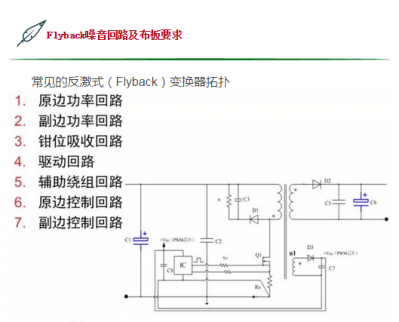

開關電源





單點接地，避免回路間耦合；

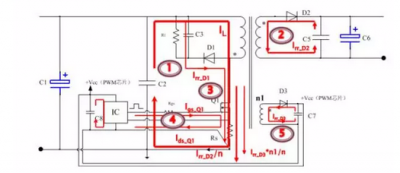

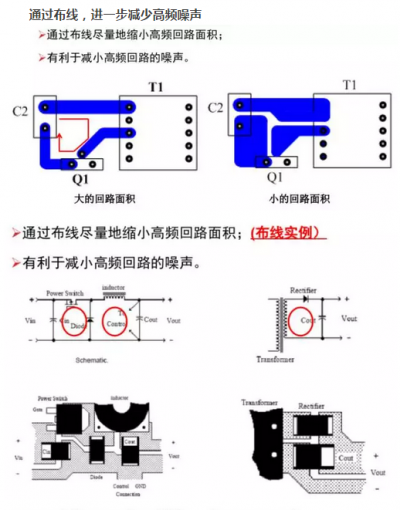

利用高頻電容，縮小高頻回路面積；
通過布線，進一步地減小高頻噪聲；

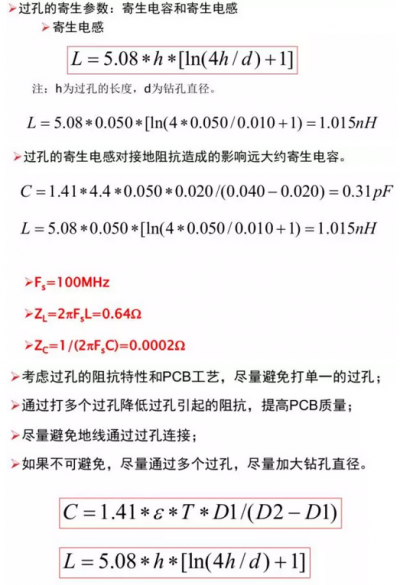

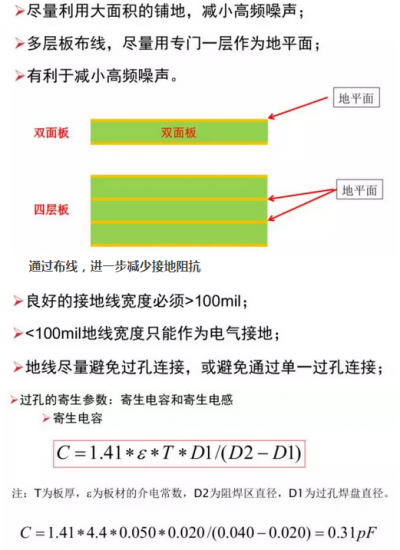

通過布線，盡量減小接地阻抗；
單點接地，避免回路間耦合；
關注敏感的控制回路；

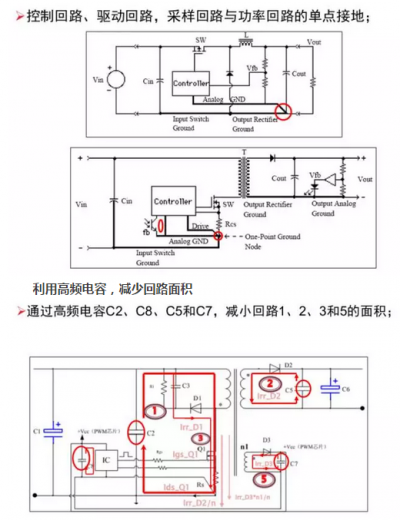

控制回路、驅動回路，采樣回路與功率回路的單點接地；
輔助繞組回路的單點接地。

電源適配器
適配器
適配器廠家
臺式適配器
電源適配器


桌面式電源充電器生產廠家電源適配器的組成及應用

電源適配器典型的zvs 電路拓?fù)浣Y(jié)構分析

合格電源適配器的標準

電源之旅：全新集成式器件通過隔離柵傳輸電力與數據

單片DC/DC實現電源適配器與電池的切換


文章轉載自網絡,如有侵權,請聯系刪除。
| 發布時間：2017.05.04    來源：東莞市玖琪實業有限公司
