什么是反激電源？反激電源公式及電路圖

電源適配器廠家講反激變壓器之前，先說明兩個定義：
1.Vor定義為反射電壓。
2.Krp定義為電流的波峰比，即峰峰值：峰值。
反激是由Buck-Boost電路演變而來，最苛刻的點為最低輸入電壓，輸出滿載時，所以我們要選擇這個點來設計。
一、選定反射電壓Vor
選反射電壓就是確定最大占空比
D=Vor/(Vor+Vs),D為占空比，Vor反射電壓，Vs最低輸入電壓（此電壓一般為輸入的交流Vac*1.2，因?yàn)檎骱蟮碾娊怆娙莶粫?huì)無窮大）。
此公式由以下推到可得：
當開關管開通的時候，原邊相當于一個電感，電感兩端加上電壓，其電流值不會突變，線性的上升，有公式上升了的I=Vs*Ton/L,這三項分別是原邊輸入電壓，開關管開通時間，和原邊電感量。在開關管關斷的時候，原邊電感放電，電感電流下降，同樣要尊守上面的公式定律，此時有下降了的I=Vor*Toff/L,這三項分別是原邊感應電壓，即放電電壓，開關管關斷時間，和電感量．在經過一個周期后，原邊電感電流的值會回到和原來一樣，不可能會變，所以，有Vs*Ton/L=Vor*Toff/L,，上升了的，等于下降了的，上式中可以用D來代替Ton，用1-D來代替Toff，移項可得，D=Vor/（Vor+Vs），亦是最大占空比。
二、確定原邊電流的參數值
無非三個值：平均值、有效值、峰值。

反激電源

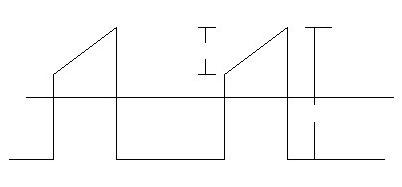

上圖為原邊電流波形圖
前面已經說過，Krp的定義，我們來解方程吧，今天先說到這，方程如下：
反激電源

三、選定變壓器磁芯
選磁芯有兩種方法，一個是用AP法計算，這個計算繁瑣，而且也不是太準確，二是經驗法，我一般靠經驗。如果沒有經驗也沒有關系，先選一個磁芯如果不行在換大一點的，慢慢經驗積累起來以后，就好了。
四、計算變壓器原邊匝數、線經等
計算匝數、線經首先要選一個B值，這個B值一般選取在0.1-0.25之間，當然了要以最后核算的B值為準，一般情況不要超0.3，特殊情況可以，一般作為錳鋅鐵氧體，B值也就到4800GS，即0.48T。說到這里有個法拉第電磁感應定律公式，V*T=L*I=N*B*S，各個字母代表意思就不用說了吧。
線經的載流密度一般4-10A/mm2，如果是鋁基板的那種或者強冷風散熱另當別論，如果多股線的話，最好不要超過0.4mm并饒，趨膚效應。
五、計算變壓器次邊匝數、線經等
所有的公式和第四步基本一樣，載流密度亦同。
六、計算變壓器反饋繞組匝數
計算匝數原理同上，線經選取0.2mm的即可，因?yàn)镮C一般吃電流也就幾個mA，線太細了容易斷，太粗了成本受不了。
七、計算變壓器電感量
公式還是法拉第電磁感應定律公式。
八、核算以上參數
至此變壓器設計基本算完畢。

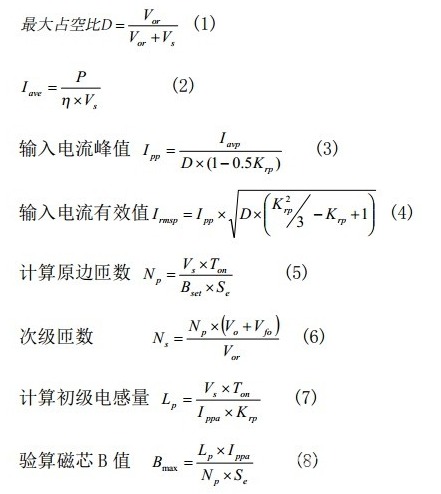

下面把用到的公式

反激電源
