電源適配器EMI整改大全 | |||||

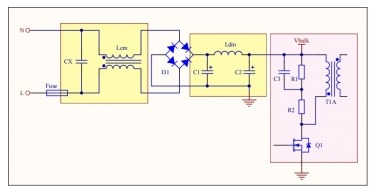

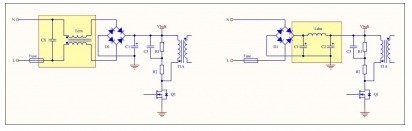

電源適配器EMI確實很難理解,很難有精確的紙面設計,但是通過研究我們還是能知道大概趨勢指導設計,一般來講,投放市場的電源適配器都是符合對應的EMI標準的,當然這里指的是民用標準。若是用軍標測試,相應的會嚴格一些,所以EUT測試超標很正常。對電源適配器的EMI和EMC主要影響的幾個因素在于電源適配器的開關電路,電路板設計和接地電路以及開關電路等各個功能電路等方面. 傳導: 遇到傳導測試超標問題,第一步要做的,通常是定位噪聲分量主要是差模還是共模,通常的測試設備可以用來區分差共模分量,但個人覺得太麻煩,并且測試出來的是相對值,并不一定可以具備指導意義。最簡單的辦法是,在輸入端口并聯一個X電容,幾十nF到幾百nF,如果所關心的頻段測試通過了,就說明噪聲的干擾主要是差模干擾,或者更準確地說,通過壓低差模分量,就一定能夠搞定問題。 至于差模分量改怎么壓下來,無非兩種方案,一是加強差模濾波,二是源頭上降低差模噪聲,下面針對典型的設計來分析解決方案。 上圖是小功率無PFC反激電源適配器典型應用下的部分原理圖,其中第三個框內所示的器件是差模噪聲的源頭:1)流過變壓器的電流 2)流過RCD吸收回路的電流,對于一般設計,漏感通??刂频帽容^小,前者是差模電流主要貢獻者。 第一個框和第二個框都起到了差模濾波的作用,第一個框利用X電容和共模電感的差模分量來做差模濾波,第二個框則利用差模電感和兩個儲能電解電容作π型濾波。典型應用下,兩種一般不會同時出現,即典型應用通常有如下兩種: 第一種應用下,一部分差模電流被儲能電容吸收后,其余分量全部依賴共模電感Lcm和X電容Cx濾除,這種設計通常應用于要求傳導EMI接地測試的場合,Lcm感量比較大,對應的差模分量也比較大,從濾波角度壓低差模分量的措施有三種:1)降低儲能電容C1的ESR和ESL;2)加大X電容Cx容量;3)加大差模電感Lcm的差模分量。 第一種措施受制于電解電容本身特性,發揮空間不大,第二種措施受制于空間尺寸、待機功耗(更大的X電容需要更小的放電電阻)等,第三種方案發揮空間相對大。我們可以通過同時增加共模感量(使用磁導率更高的磁環、使用尺寸更大的磁環以及增加繞組匝數)的方式來增加差模分量,也可以通過適當降低共模感量的方式來提升差模感量,簡單的辦法是:對于環形的共模電感,可以在兩個繞組中間插入一塊矽鋼片,為磁環提供一個產生差模磁通的通路,這種方案不會增加尺寸,也幾乎不增加成本,缺點是會犧牲一定的共模感量,但通常應用下,共模感量的余量是比較充裕的。 第二種應用下,差模電流完全依賴儲能電容和差模電感,總體來講,這種設計對于差模分量的濾波能力是很強的,成本也比較低廉,因?yàn)椴钅k姼锌梢允褂昧畠r(jià)的工字電感。這種設計主要問題有兩個:1)電解電容ESR的特性會導致低溫和常溫下差模濾波效果不佳,而高溫或老化一段時間后裕量會變得充足;2)這種設計增加了C1的浪涌電流壓力,也增加了C2的紋波電流壓力。由于用于儲能的電解電容容量被分配到差模電感兩端,當浪涌測試時,絕大多數浪涌電流都被C1吸收,導致C1失效概率增加;另一方面,絕大多數高頻分量的紋波電流都被C2吸收,導致正常工作下C2溫升會顯著高于C1,C2壽命受到影響。 盡管存在上述問題,但利用儲能電容構成π型濾波的方式由于差模濾波效果好,無需X電容,成本低,仍然廣泛應用在小功率電源適配器產品中。解決上述問題的另一種方法是將C2換成低容量的耐紋波電流能力強的薄膜電容,這樣在不降低差模濾波能力的前提下,可以使用大容量的C1增強浪涌電流耐受能力。 如果是PFC橋后的CLC,幾百W都有這樣用的,無PFC的CLC,用到大幾十W沒問題,只是大功率的一般要求輸出接地,輸入有大共模,通常會用大共模的差模分量來濾差模噪聲。 以上的措施,全部是從濾波的角度來壓低差模分量,除此之外,從噪聲源頭想想辦法,也是可以的。 對于反激電源適配器,差模分量主要來自于開關頻率的紋波電流,對于CCM的方案,可以適當增加感量,或者適當提升頻率來增加CCM深度達到降低紋波電流的目的。 另外,從測試角度,我們則可以通過降頻來避開第一個進入傳導測試頻段的基波/二次諧波/三次諧波等,常用的電源控制IC通??紤]到了這一點,通過設計工作頻率在65KHz(即考慮誤差后的二次諧波仍不會進入傳導測試頻段)或者130KHZ(即考慮誤差后的開關頻率不會進入傳導測試頻段)。 5V2A電源適配器如果不需要輸出接地測emi,共??隙ㄊ遣恍枰?,加了算是過設計 接下來開始談傳導的共模噪聲問題了。 傳導共模噪聲個人總結通常有幾種路徑: 1)開關動點高的dv/dt直接耦合到輸入L/N線 2)開關動點高的dv/dt從原邊側與地平面產生耦合 3)開關動點高的dv/dt通過變壓器耦合到副邊,進而從副邊輸出耦合到地平面 4)開關回路高的di/dt產生磁場,耦合到輸入L/N線 以上的地平面指的是大地,以上的前三種均為電場耦合,傳遞路徑是寄生電容;第四種為磁場耦合。 我們可以總結出針對電源適配器EMC/EMI的主要幾個控制技術是,接地方式,電路措施,EMI濾波,元器件選擇、屏蔽和PCB板抗干擾設計等方面,如果能正確合理的對這些問題進行解決,那也就是在源頭解決了電源適配器的電磁干擾和電磁兼容這個問題。 玖琪電子從事電源研發生產已有15年,技術成熟,經驗豐富,想要訂購、定制電源適配器歡迎前來咨詢。
文章轉載自網絡,如有侵權,請聯系刪除。 | |||||
