電源適配器濾波電路設計 | ||||||||||

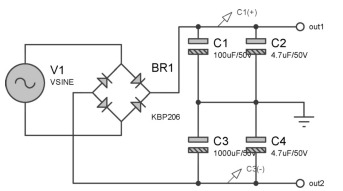

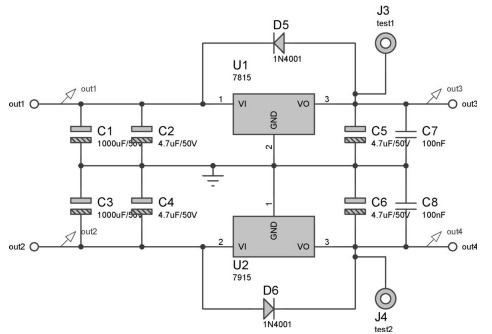

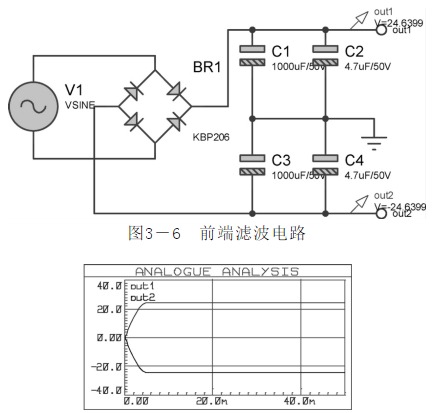

電容濾波一般負載電流較小,可以滿足放電時間常數較大的條件,所以輸出電壓波形的放電段比較平緩,紋波較小,輸出脈動系數S小,輸出平均電壓UO大,具有較好的濾波特性。把電容器和負載并聯,正半周時電容被充電,負半周時電容放電,就可使負載上得到平滑的直流電。電路在三端穩壓器的輸入端接入電解電容C1=C3=1000μF,用于電源適配器濾波,其后并入電解電容C2=C4=4.7μF用于進一步濾波。在三端穩壓器輸出端接入電解電容C5=C6=4.7μF用于減小電壓紋波,而并入陶瓷電容C7=C8=100nF用于改善負載的瞬態響應并抑制高頻干擾(陶瓷小電容電感效應很小,可以忽略,而電解電容因?yàn)殡姼行?yīng)在高頻段比較明顯,所以不能抑制高頻干擾)。濾波電路如圖所示。 圖濾波電路 為了驗證濾波電路的效果,以前端濾波電路(見圖)為例進行分析。 前端濾波電路輸出用示波器監視,仿真結果如圖所示。 若我們?cè)噲D將C1電容值調整為100μF,如圖所示,則會導致電路輸出端out1與out2輸出電壓大小不等。濾波電路輸出端out1與out2處加入探針,用圖表顯示其輸出結果,如圖所示。 圖調節C1后的濾波電路 圖調節C1后濾波電路輸出仿真圖 如圖所示,本電路中濾波電路中電容大小除影響電路的濾波效果外,還影響到電橋的整流輸出。若上下電路濾波效果不同,則不會輸出大小相等的直流電壓有效值,即不會輸出大小相等的直流正負電壓。 可見濾波電路在電路出現干擾時能夠保證電路的穩定工作,從而輸出穩定的電壓,這在電路設計中是十分重要的。
