電源適配器的穩定度


1．穩定度
穩定度是指輸出電壓隨輸入電壓或負載變化的穩定程度，也稱電壓調整率。開關穩壓電源（簡稱電源適配器）的穩定度比串聯線性穩壓電源（簡稱線性電源）低，對于輸入電壓的變化，后者的輸出幾乎不變，而前者的變化比后者大103倍左右。

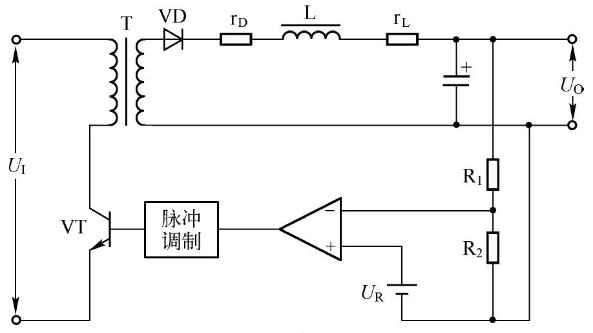

在如圖1-6所示的電源適配器中，由于反饋放大器的作用，輸出電壓與輸入電壓變化之比為

式中，A為放大器的增益，其中包含電阻分壓器（R1和R2）引起的衰減量。若A設為1000，則ΔUO/ΔUI＝10-3，這意味著輸入電壓變化10V，輸出電壓就要變化10mV。若在相同情況下，對于線性電源，輸出電壓只變化10μV。

2.輸出阻抗
電源適配器的輸出阻抗為

式中，rD為整流器的等效（串聯）電阻，rL為電抗器L的直流電阻。輸出阻抗雖因整流器中二極管的額定電流不同而異，但二極管等效電阻rD為幾十毫歐姆，電抗器L的直流電阻rL也與此相近。若rD＝25mΩ，rL＝25mΩ，A＝1000，則輸出阻抗RO為50μΩ，在相同反饋放大器增益時，輸出阻抗比線性電源低。
對于臺式電腦電源適配器，輸出對輸入的瞬態響應特性由調整管的hrb決定。這里hrb是指晶體管基極接地工作方式的輸入反饋系數，在工程實用時此值可忽略不計。然而，對于電源適配器，輸入的瞬態變化全部表現在輸出端，要減小這種變化，卻極大地影響著反饋放大器的增益與頻率特性，一般為ms數量級。在提高開關頻率的同時，反饋放大器的頻率特性得到改善，此問題也有可能得到解決。
負載變化線性電源的瞬態響應由反饋放大器的頻率特性及輸出濾波電容的容量與特性決定，而對于電源適配器，瞬態響應主要由輸出LC濾波器的特性決定，因此可以用提高開關頻率、降低輸出濾波器LC乘積的方法來改善其瞬態響應特性。
