36W電源適配器EMI整改方案 | |||||

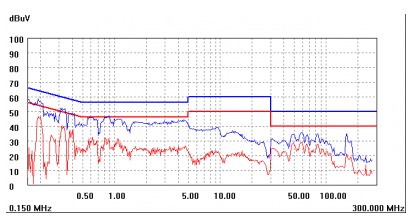

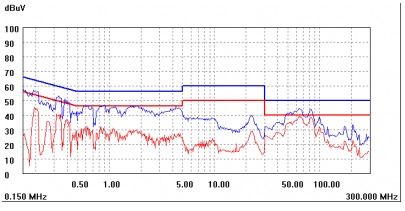

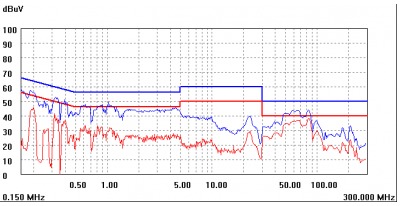

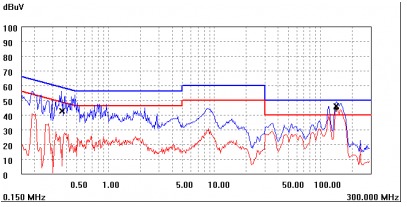

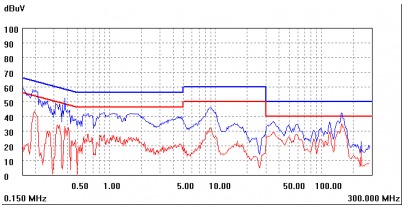

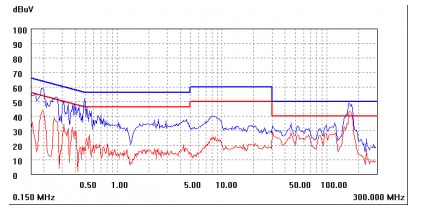

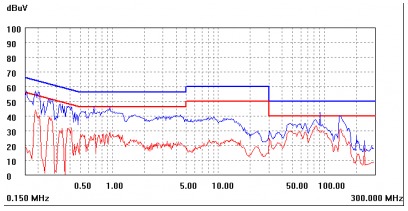

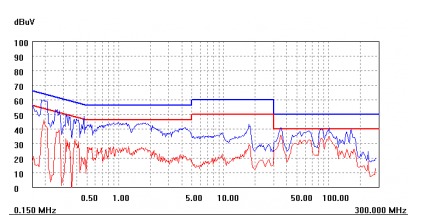

電源適配器廠家玖琪為大家分享一款36W電源適配器的EMI整改案例,輸出12V/3A,多圖對比,整改花費時間3周。 變壓器繞法一:Np1→VCC→Ns1→Ns2→銅屏蔽0.9Ts→Np2 PCB關鍵布局:Y電容地→大電容地,變壓器地→Vcc電容→大電容地 注:變壓器所有出線沒有交叉 圖一(115Vac) 圖一所示可以看到,130-200M處情況并不樂觀; 130-200M主要原因在于PCB布局問題和二次側的肖特基回路,改其它地方作用不大,肖特基套磁珠可以完全壓下來,圖忘記保存了。 為了節約成本,公司并不讓我這樣做,因?yàn)樘状胖橛绊懥顺杀荆?dāng)即NG掉此PCB布局,采用圖一a方式PCB關鍵布局走線。 變壓器繞法不變:Np1→VCC→Ns1→Ns2→銅屏蔽0.9Ts→Np2 PCB關鍵布局:Y電容地→變壓器地→大電容地 注:變壓器內部的初級出線及次級出線有交叉 圖一a (115Vac) 圖一a可以看出,改變PCB布局后130M-200M已經完全被衰減,但是30-130M沒有圖一效果好,可能變壓器出線無交叉好一些。仔細觀察,此IC具有抖頻功能,傳導部分頻段削掉了一些尖峰; 圖一b(230Vac) 圖一b可以看到,輸入電壓在230Vac測試時,65M和83M位置有點頂線(紅色線) 圖一b-1(230Vac) 原邊吸收電容由471P加大到102P,65M位置壓下來一點,后面還是有點高,如圖一b-1所示; 圖一b-2(230Vac) 變壓器屏蔽改成線屏蔽(0.2*1*30Ts),后面完全衰減,如圖一b-2; 圖一b-3(115Vac) 115Vac輸入測試,后面150M又超了,發克!高壓好了低壓又不行,惱火啊!看來這招不行; 圖一b-4(115Vac) 變壓器屏蔽還是換成銅箔屏蔽(圈數由0.9Ts改成1.3Ts),效果不錯,如圖一b-4所示。 圖一b-5(230Vac) 115Vac輸入測試,測試通過。 結論: 一:變壓器出線需做到不交叉; 二:Y電容回路走線越短越好先經過變壓器地再回到大電容地,不與其它信號線交叉;
1.韓國電源適配器VCC上的整流二極管,這個對輻射影響也是很大的。
文章轉載自網絡,如有侵權,請聯系刪除。 | |||||
