電源適配器的電磁兼容問題

120w電源適配器電磁兼容的基本概念

根據國家標準GB/T4365-2003《電工術語電磁兼容》中給出的定義電磁兼容性(EMC)指設備或系統在其電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾的能力?

解讀這一定義,可以發現一個設備的電磁兼容性包括兩個方面,一是能夠在電磁環境中正常工作,因此自身需要具備足夠的抵抗環境中電磁騷擾的能力,這被稱為該設備的敏感度(Susceptibility);另一方面是該設備產生的電磁騷擾不能太強,以免對同一環境中其他設備造成干擾,這被稱為該設備的電磁發射(Emission)?綜合以上兩個方面?zhèn)€具有良好的電磁兼容性的設備應該有足夠低的電磁敏感度和足夠低的發射強度?

因此,電磁兼容的標準體系中,有些標準規定了在一定的測試條件之下,各種電氣?電子設備所應該能夠承受電磁騷擾的強度,從而限定了它們的電磁敏感度,另一些標準還規定了各種電氣?電子設備允許發射的電磁騷擾信號的強度?

在這里需要提到的兩個詞匯是“電磁騷擾”和“電磁干擾”,從標準中可以知道,電磁騷擾指的是“可能引起裝置?設備或系統性能降低或者對有生命或無生命物質產生損害作用的電磁現象”,而電磁干擾是指“電磁騷擾引起的設備?傳輸通道或系統性能的下降”?因此,電磁騷擾指的是引起干擾的電磁信號本身,而電磁干擾指的是結果?

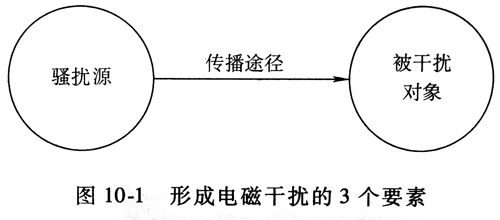

形成電磁干擾需要3個要素,缺一不可,見圖?

電磁兼容設計也就是從這3個方面入手,或者是降低騷擾源的強度,或者是降低被干擾對象的敏感度,還可以阻斷傳播途徑來消除干擾現象?

電氣?電子裝置的電磁兼容設計主要在提高抗干擾能力(降低電磁敏感度)和減少電磁發射兩方面的內容但程度是不同的,有些設備產生的干擾較強,但不太容易因外來干擾而影響正常工作,有些卻幾乎不產生于擾,但特別容易受到干擾而出現異常?電源適配器這種設備總的來說屬于前者,因此英國認證電源適配器的EMC設計中,最為重要的工作是采取多種手段和措施降低其發射強度,使其滿足相關標準的限值要求?

從另一個方面來說,在較強的外界干擾條件下,電源適配器的控制?保護和驅動電路也有可能出現偏離正常工作點?誤動作甚至出現異常損壞的可能,因此抗干擾性能也是在設計中需要考慮的問題?

電源適配器廠家將首先介紹電源適配器的EM模型,并以此為基礎給出EMI濾波器的設計方法,最后用少量篇幅介紹抗干擾設計?
