LY1126高性能非隔離恒流驅動芯片的應用

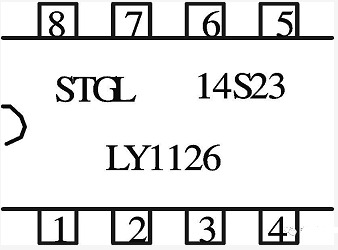

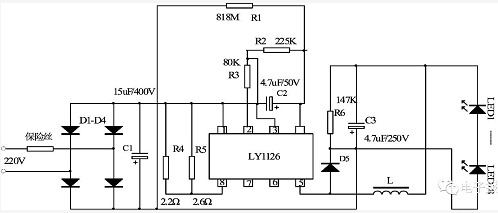

       工作原理：電路如圖1、176～265V的交流電壓經保險絲,晶體整流二極管整流,電容C1濾波得到直流電壓提供給LY1126高性能非隔離恒流驅動芯片的VCC④腳,同時電容C2充電,當④腳電壓達到芯片開啟閾值時,芯片內部控制電路開始工作。LY1126高性能非隔離恒流驅動芯片內置穩壓器用于鉗位④腳的電壓,芯片正常工作時,需要的VCC電流極低,所以無需輔助繞組供電,CS的⑧腳連接到內部的峰值電流比較器的輸入端,與內部的閾值電壓進行比較,當CS的電壓達到內部控制閾值時,功率管關斷。R4、R5采用高精度電阻,保證可靠的工作。

儲能電感和芯片工作在電感電流臨界模式,當內部功率管導通時,流過儲能電感的電流從零開始上升,當LED短路時,芯片工作在低頻，CS關斷閾值降低,所以功耗很低，當有異常的情況發生時,比如CS采樣電阻短路或者變壓器飽和，芯片內部快速控制電路會觸發保護邏輯控制芯片馬上停止工作,進入保護狀態。VCC電壓開始下降,當VCC到達欠壓保護閾值時,芯片將重啟,芯片不斷的控制負載狀態,如果故障解除,芯片重新開始工作。LY1126高性能非隔離恒流驅動芯片具有過熱調節功能,在驅動電源適配器過熱時逐漸減小輸出電流,從而控制輸出功率和溫升,使中規電源適配器溫度保護在設定值,以提高電路的可靠穩定性。晶體二極管、L電感線圈、電阻R6、電容C3組成濾波穩定電路的直流電壓提供給18只LED貼片發光二極管點亮照明。

5V1A電源適配器元器件的選擇與注意事項：晶體二極管D1～D4選用1N4007、電容C1、C3選用CD11G的電解電容、C2選用CD110的電容、電阻R1選用0.5W±1％、R2、R3選用1/8W的誤差±1％、電阻R4、R5、R6選用1/8W的誤差±1％高精度電阻,為什么要選用高精度的呢？首先整個電路工作在高電壓電流狀態下,輸出的直流電壓又要保證穩定恒流恒壓,當LED發生短路過熱、過溫時,芯片內部就可控制關斷,從而保護了LED發光二極管的安全。D5選用快恢復二極管,普通晶體二極管不能用,這點要注意、電感線圈L選用成品、貼片發光二極管選用0.5W的。
