自激振蕩反激變換器主要參數

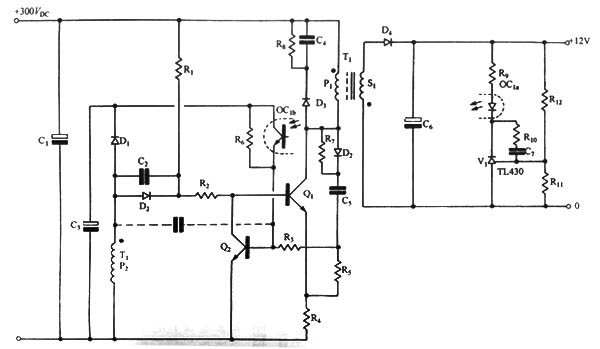

元件的成本應非常低，它在經濟同時還具有良好的可靠性。

由于功率晶體管在規定的安全電流值上動作，故變換器的變壓器可以設計在非常接近最大磁通密度限制的條件下工作。當要發生飽和時，控制電路會作出反應，終止其導通脈沖（頻率自動調節到磁心不會飽和的較高的值）。這種自動保護能力讓設計者可自由使用最大磁通范圍，需要時可使用有較少原邊匝數的效率較高的功率變壓器。

該電路總是工作于完全能量傳遞模式，所以通過使用電流型控制提供了自動過負載保護，并改善了系統性能電流型控制在第二部分第7章和第三部分第10章中有更全面的解釋。

完全能量傳遞模式（不連續模式）避免了具有“右半平面零點”的穩定性問題。

主變壓器上的附加繞組為控制電路提供隔離的輔助電源適配器，或提供輔助輸出。用于再生反饋的繞組還可用來產生附加電源適配器。

光耦器或控制反饋通道上的控制變壓器提供輸入和輸出間的隔離。

該技術的潛在缺點是頻率會隨負載或輸入電壓的變化而改變。但只要有足夠的輸入和輸出濾波，并且合理放置或屏蔽電源適配器使繞組元件的磁輻射不干涉鄰近元件的工作，這就不會成為問題。

這種電源適配器已成功用于視頻顯示設備，并在許多應用中取代了固定頻率和同步電源適配器設備。

不規則振蕩

在本應用中，“不規則振蕩”是指產生大量脈沖輸出后接著停振，然后又產生許多脈沖輸出并反復的情況?！安灰?guī)則振蕩”的起因是輕載時正確的開關作用需要非常窄的最小導通期間?？墒怯捎诰w管有儲存時間，在輕載條件下該最小導通期間所具有的能量多于維持輸出電壓恒定所需的能量，因此由于大量脈沖產生，輸出電壓逐漸增加。由于在某些點漸進控制失效，控制電路只能完全關斷品體管，接著出現停振期間，直到輸出電壓恢復到正確值。如果有較好的驅動設計，有最小的儲存時間，除了在負載低于2%或3%時不規則振蕩”都不會出現。無論如何，這是一種非破壞性的情況。
