多輸出反激開關電源適配器 |

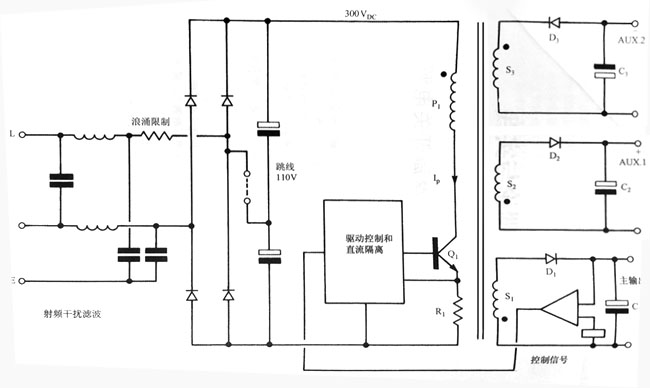

圖所示為一個三輸出反激電源適配器的基本電路。 反激單元在一個變壓器中組合了隔離變壓器、輸出電感器和續流二極管的作用。這種電磁集成組合使該電路具有非常合理的成本和高效穩定的直流輸出。 對于要從一個電源適配器中獲取多個半穩定輸出的多輸出應用場合,該技術特別有用。其主要缺點是有大的紋波電流流過變壓器和輸出元件,使效率降低。由于這個局限性,通常將反激變換器的功率限制在150W以下。 設計者應注意為Q添加負載線整形元件(緩沖電路),使Q1工作在安全工作區內。
期望特性 從圖所示的例子可見,主輸出是閉環控制的,因此完全可調。而輔助輸出僅為半調節,可提供的電源適配器和負載調節精度約為士6%。若需要好的調節,需增加附加的副邊調節器。 在反激電源適配器中,雖然開關變換器效率高,但副邊調節器通常是線性耗能型的。對小電流輸出,標準的3端IC調節器特別有用。由于主輸出閉環控制前置調節器提供的預調節,線性調節器中的能耗減至最小。在某些應用場合,閉環控制調節器可同時控制2個或更多的輸出。 由于大多數低成本反激變換器不具有附加的副邊調節器,超規格的要求是不可取的這種變換器的主要吸引力是簡單和經濟,但是如果為了要滿足高精度性能而附加其他電路的話,這些優勢將會消失。對于要求較高的應用場合,設計者應考慮那些更加成熟的、具有較高性能的多輸出電路結構。
輸出紋波和噪聲 要得到較低的紋波輸出,在靠近輸出端增加一個小的LC噪聲濾波器,常常可替代原副邊儲能位置上的昂貴的低ESR電容器。 例如,一個典型的5V、10A電源適配器可以在圖2。1。1中單級濾波器C1、C2和C2的位置使用最高級的低ESR電容器,但是很少能得到小于100mV的紋波值,但在C1、C2和C的位置使用低成本的標準電子電容器,通過增加高頻LC輸出濾波器,可以相對容易地將紋波值保持在30mV以下。該方法相當有效并且經濟(見第一部分第20章),應該明白在反激變換器中,由于不需要儲存能量(如在正激變換器中)可以使用相當小的電感器。
同步 在固定頻率的反激電路中,提供了一些將開關頻率與外部時鐘同步的方法。在某些應用場合,這種同步減小了干擾問題。
