電源適配器通過自動調整強迫型均流

這種并聯工作模式采用了通過自動調整每個電源適配器的輸出電壓來保持均流的方法，適用于許多個并聯單元。獲得此自動調整的原理如下。

因為穩壓源的輸出電阻太小，約幾毫歐姆或更小，輸出電壓只要有一個非常小的變化便能引起任何一個并聯單元輸出電流的大變化。

采用強迫均流的方法，在原理上任何數目的電源適配器單元都可以并聯在一起。每個單元都拿自己正在輸出的電流與整機設置的平均電流進行比較，根據比較結果來調整它的輸出電壓，使它們自己的輸出電流與平均電流相等。

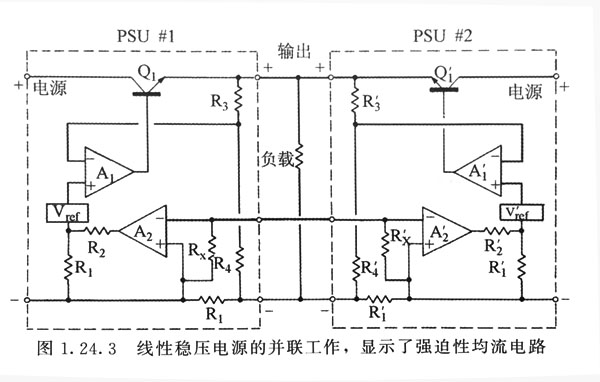

圖顯示了此種系統的原理。放大器A1是電源適配器的壓控放大器，通過把由R3和R4分壓電路得到的輸出電壓與一個內部參考電壓V進行比較來控制它的功率級，維持輸出電壓不變。但是V是由標準參考電壓V。與一個可調整的參考電壓V：串接組成的，這里V2是由電流傳感放大器A2輸出接到分壓電阻網絡R1與R2進行分壓所形成的，所以，V：與Vm會隨放大器A2輸出的變化而變化，它的調整范圍有限，其典型值為1%或更低。

放大器A2將其所在電源適配器單元的輸出電流與整機的平均輸出電流進行比較，這個過程是通過內部電流支路R1上的模擬電壓與整機模塊產生的平均模擬電壓進行比較來實現的，此平均模擬電壓是由全部支路產生并由互相連接的電阻R，的平均作用來實現的。A2可增大或者減少第二個參考電壓V2及所在電源適配器模塊的輸出電壓，維持與平均值同等的電流值。

各個電源適配器單元之間必須互連傳遞關于平均電流的信息（有時候這個聯系稱為P端連接）。

任意數目的該種電源適配器單元都可以直接并聯連接。對這些并聯的電源適配器單元的唯一要求就是它們的輸出必須調整在一個電壓捕捉范圍內（本例中的捕捉范圍不超過額定輸出電壓的1%）。

這種技術的主要優點就是可以并聯冗余運行，萬一其中的一個電源適配器出現故障，其他的并聯電源適配器工作模塊將重新平均地分配工作模塊的負載電流，不會中斷輸出。

組合的輸出電壓值會自己調整到各獨立電源適配器單元輸出的平均電壓值上。

這種電路的一個更實際的應用在圖中得到了闡述。該電路的一個優點就是其參考電壓可以按要求增大或減少。

放大器A2在A點的輸出電壓通常與參考電壓V相等，只要該電源適配器單元的輸出電流與組合輸出的平均電流相等，就不會有糾正動作。在這種情況下B點電壓與C點電壓是相等的。如電壓不平衡，B點電壓與C點電壓就不會相等，放大器A的輸出變化用來調整參考電壓。這將引起輸出電壓的變化和輸出電流的正，使其回到平衡狀態。
