脈沖啟動電路

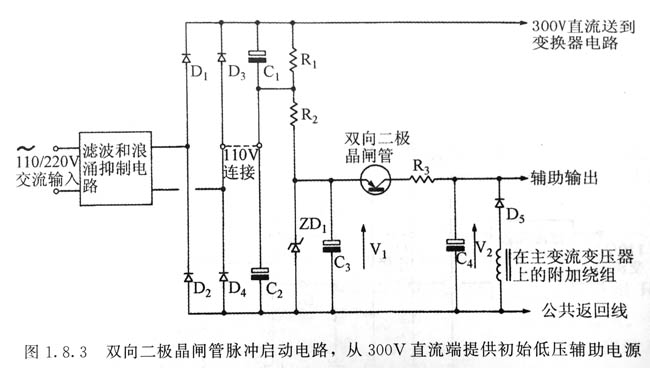

圖所示為一個典型的脈沖啟動電路，其工作情況如下。

電阻R1和R2通常是儲能電容C1和C2的放電電阻，在接通后它們使電流流入電容C3，此時輔助充電器的電容C4將放電。

C3的電壓將增大，直到雙向二極晶閘管兩端達到了觸發電壓。雙向二極晶閘管此時會觸發并從C3轉移部分電荷到C4，轉移電流的大小受電阻R3的限制。

選擇適當?shù)碾娙軨3、C4和雙向二極晶閘管的電壓值，使所需的輔助充電器電壓在C兩端逐步形成，并使變換器通過正常軟啟動開始工作。

再次，通過D5和附加繞組正反饋，主變壓器提供了輔助充電器。

由于C4進一步地充電，電壓上升，雙向二極晶閘管關斷，因為有ZD1對C3的鉗位動作，雙向二極晶閘管兩端的電壓不再達到觸發值。

此電路具有這樣的優點：

在導通瞬變期間提供大電流，面在電阻R1和R2上又不會有過多的損耗。在變換器第一個脈沖未能啟動的情況下（這種情況極少出現），一旦C4放完電并且C3重新充電至雙向二極晶閘管的導通電壓，啟動動作將會重復。

雙向二極晶閘管的選擇是很重要的。它必須能夠傳導所需的導通電流，導通電壓應小于（V1-Vstart）并大于（V1-V2）（其中，V1是ZD1鉗位電壓，Vstart是控制電路的啟動電壓，V2是變換器工作時C4的電壓）；否則在第一個脈沖之后將發生鎖定。用一個小SCR和適當?shù)拈T驅動電路代替雙向三極品閘管是可行的。
