充電器恒功率負載

      通過設計，充電器能在很寬的輸入電壓范圍內保持輸出電壓恒定，因為輸出電壓是固定不變的，在負載穩定的情況下，即使輸入電壓有變化，輸出功率也能保持不變。又因變換效率幾乎是恒定的，則變換器的輸入功率也是恒定的。

     為了在輸入給變換器的電壓下降時也能保持恒定的輸入功率，輸入電流必須提高。因而儲能電容C。的電壓放電特性VC，的曲線就如負指數曲線，在二極管導通期過后，它的電壓值開始于初始的最大值Vi。

式中，C_e=儲能電容值（μF）；

VC_e=C_e兩端的電壓；

V_i=在t₂時刻Ce的初始電壓；

P=負載功率（在變換器上）；

t=t₂與t₃之間的時間（μs）。

圖中用實線表示的在t₂~t₃期間的放電曲線VC_e1或VC_e2表現了這種特性。

恒電流負載

       還要說明的是，在二極管導通期間，當調節器的輸入電壓下降時，線性穩壓器也必須維持輸出電壓不變，而在線性穩壓器的情況下，輸入電流與輸出電流相同，當輸入電壓下降時輸入電流仍維持不變。因而，線性穩壓器的電容放電特性是線性的，而不是反指數的。

整流器與電容器的波形

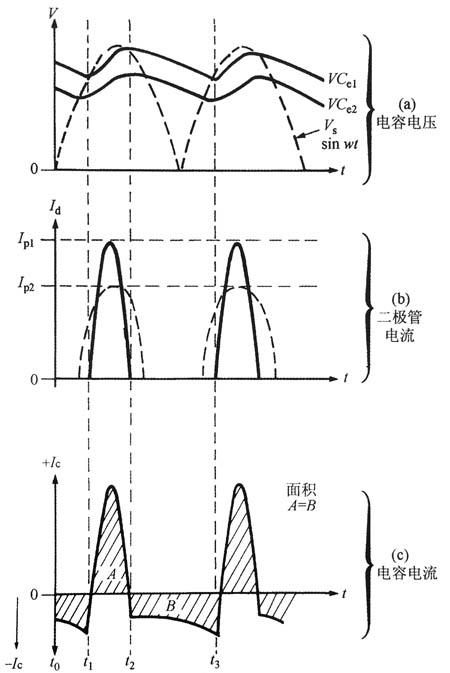

      圖所示為人們所熟悉的全波整流波形，它可從圖1。6。2所示電路中獲得。其中的虛線波形是在A、B點之間的半波整流電壓，此處假設二極管壓降為零。實線所示為C、B點之間的電容電壓VCe1或VCe2，該電壓是施加于負載上的，在這里負載是直流-直流變換器部分的輸人。

      t1時刻，當施加于橋式整流器的電壓超過了先前的電容器的電壓時，整流二極管開始正向偏置，電流通過R，來供電給負載并對C。充電，在導通期間（t1~t2），整流二極管輸入電路、儲能電容上流過一個大電流，因面電容C。將會充電到充電器的峰值電壓，然而在時刻，外加電壓下降到低于電容器上電壓，整流二極管關斷，輸入電流降為零，圖1。63b所示為輸入電流的波形，圖16。3c所示為電容電流的波形。

      在t2~t3期間，完全由儲能電容C提供負載電流，從而使其部分地放電。因為此電壓在下降，所以負載電流要增加，加快了電壓衰減的速度。在時刻，供電輸入電壓再次超過了電容電壓，此后重復這個循環。

       應該注意的是，電容峰值電壓總是小于外加電壓的峰值電壓，這是在R。和整流二極管上不可避免的電壓降造成的，該電壓降是負載電流和Rs值的函數。

       如圖中的虛線所示，使等效串聯電阻從最小值逐漸增加到某較大的值將會少許增加電壓降達到VC。。這將減小電流峰值并增加整流二極管的導通角。二極管峰值電流的相當可觀地減小能減少輸入線路和濾波器的PR損耗并提高功率因數。

      紋波電壓峰峰值主要是電容大小和負載電流的函數。它在等效串聯電阻R，影響下只發生少許的改變。

      電容器的紋波電流見圖所示。在導通期間（t₁~t₂），電容Ce正在充電，表現為一個正方向的電流流動；在緊接著的二極管關斷期間（t₂~t₃），Ce將放電。電容器的峰值和有效值電流是負載、電容大小和R，的函數，在穩態的情況下，在零基準線之下的B區域必須與在零基準線之上的A區域面積相等來維持C。兩端的平均電壓值不變。
