PWM并聯式穩壓器/誤差放大器

首先看PWM比較器輸出,PWM比較器的狀態將取決于誤差放大器輸出,原因是PWM比較器就是要與誤差放大器輸出與振蕩器輸出的鋸齒波比較?

TOP Switch在做誤差放大器時很巧妙,為了減少引腳,將電壓反饋與電源適配器供電端(Vax)選用同一引腳,這就保證了TOP SwitchⅡ系列僅有3個引腳?

為了將電壓反饋信號有效地饋送到PWM比較器的輸入,必須將電源電壓從電壓反饋信號中剔除, TOP Switch采用了并聯式穩壓器與誤差放大器組合方式解決了這個問題?

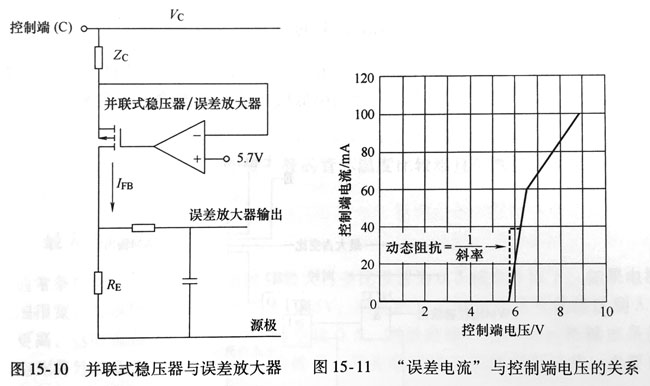

并聯式穩壓器與誤差放大器原理框圖如圖15-10所示?

圖15-10中,并聯式穩壓器與誤差放大器中由放大器與其相連的MOSFET構成?放大器的同相輸入端接5.7V電壓基準,反相輸入端接MOSFET源極,根據運算放大器的“虛短原則,放大器的同相輸入端與反相輸入端等電位,這使得MOSFET的源極端與放大器同相輸入端等電位,保持在5.7V?

由于電壓反饋信號由控制端輸入,當路由器電源適配器電壓反饋信號高于5.7V時,高于5.7V部分全部降落在電阻Zε兩端?根據歐姆定律,得到高于5.7V部分的“誤差”電流,這個“誤差”電流由MOSFET的漏極輸送到電阻R,在R"兩端產生“誤差”電壓也就是誤差放大器輸出?

“誤差電流”與控制端電壓的關系如圖15-11所示?

從圖15-10中可以看到,當控制極電壓高于5.7V后,控制級電流開始以一個斜率開始上升?大約上升到6.5V時?達到60mA?

接下來就是控制級電流與占空比的關系?
