電源適配器逐周電流控制原理

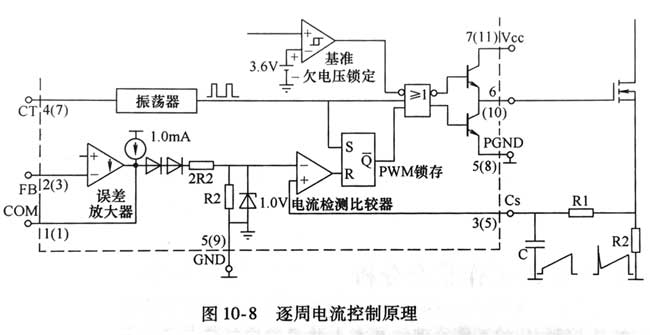

逐周電流控制原理示意如圖所示?

電源適配器UC3842芯片正常工作時,僅受誤差放大器的輸出?電流檢測反饋信號控制,在振蕩器的定時電容器在充電狀態時,振蕩器輸出低電位,對或門也不起控制作用?這時或門的輸出狀態僅取決于PWM鎖存器的輸出?而PwM鎖存器的輸出是通過誤差放大器的輸出電壓與電流反饋電壓經電流比較器比較后送PwM鎖存器的R端?這樣,電流檢測比較器輸出決定了UC3842的輸出狀態,當電流反饋電壓低于誤差放大器送到電流比較器反相端電壓時,電流檢測比較器輸出低電位,UC3842輸出高電位驅動開關管導通?這表明變換器所傳輸?shù)哪芰窟€不夠,還要通過開關管的導通增加所傳輸?shù)哪芰?一且電流反饋電壓高于誤差放大器送到電流比較器反相端電壓時,電流檢測比較器輸出高電位,UC3842輸出高電位驅動開關管關斷?這表明變換器所傳輸?shù)哪芰吭诒鹃_(kāi)關周期已達到要求,不需再增加所傳輸?shù)哪芰?

當誤差放大器輸出最高電壓時,電流檢測比較器的反相輸入端為最高電壓,被箝位在1V當電流反饋電壓達到并開始大于1V是電流檢測比較器的輸出由低電壓轉變?yōu)楦唠妷?迫使UC3842輸出低電位,關斷開關管?這樣變換器的最大電流因此而被限制,即最大輸入電流限制?無論變換器的輸出正常工作還是“過電流”或短路,流過開關管的電流被限制在:

接下來的問題是,電視機頂盒電源適配器除了可以最大電流限制外,是否可以隨時控制正常電流?結論是可以的,這就是電流型控制的最大特點?

當UC3842控制的變換器工作在穩壓狀態時,選擇輸出電壓反饋送到UC3842的F端,形成電壓閉環反饋?當反饋電壓高于誤差放大器同相輸人端的基準電壓(2.5V)時,誤差放大器輸出電壓下降,送到電流檢測比較器的“基準”隨之下降?開關管電流的反饋電壓達到這個下降的“基準”值也隨之下降?這樣,控制關斷開關管的電流值也隨之下降,如果當反饋電壓低于誤差放大器同相輸入端的基準電壓(2.5V)時,誤差放大器的調解過程正好相反,形成了逐周電流控制的目的?由于每個開關周期的電流都受到控制,因此每個開周期輸入向變換器輸出傳遞的能量也受到控制,形成逐周能量控制(有限能量傳輸)?誤差放大器輸出?電流檢測與輸出脈沖寬度的關系如圖10-9所示?
