聚合物電解電容器具有更好的性能

  開關電源適配器由于聚合物電解電容器內部以固態形式存在,不會出現因內部產生氣體而導致聚合物電解電容器內部壓力過高,因此聚合物電解電容器不設有壓力釋放裝置?如圖8.5所示?

  從聚合物電解電容器數據中可以得知,聚合物電解電容器的直徑可以做到10m,外殼并沒有防爆刻痕(電解電容器直徑在8mm及以上時,外殼必須防爆劃痕),表明聚合物電解電容器不會“爆漿”或爆炸。

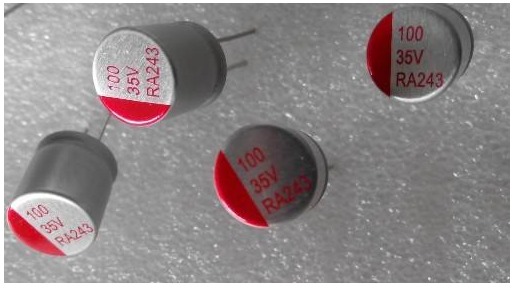

圖聚合物電解電容器不帶有壓力釋放裝置

聚合物電解電容器具有壽命長(沒有電解液干涸和水合反應的困惑),ESR極低的

  為了比較不同的電容器的ESR值,表列舉了16V/330μF各類電解電容器的ESR和特點?紋波電流參數?

 16V／30p各類電解電容器參數

  很顯然,聚合物電解電容器的ESR比低阻電解電容器的ESR低一個數量級以上,因此紋波電流也將明顯高于低ESR電解電容器?

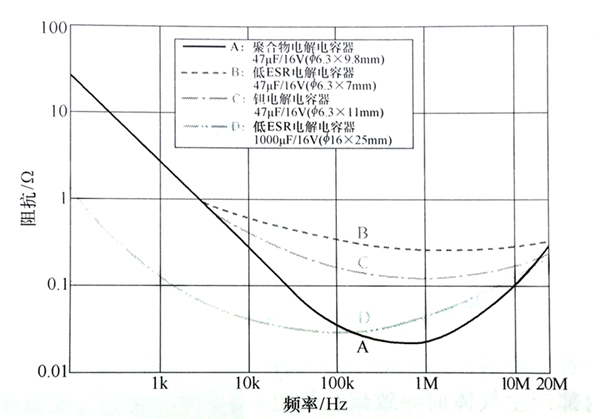

為了更進一步了解各類電解電容器的ESR特性(或阻抗頻率特性),選擇了16V/47pF的聚合物電解電容器與低ESR電解電容器?鉭電解電容器的阻抗頻率特性對照如圖8-6所示,也加進了16V/1000μF低ESR電解電容器的阻抗頻率特性?

從圖8-6中可以看到:同樣是47μF/16V電解電容器,在100Hz-10MHz頻段內,低ESR鋁電解電容器?低ESR鉭電解電容器均無法與聚合物電解電容器相比;低ESR電解電容器只有將電容量提高到100μF后才接近47μF/16V聚合物電解電容器的阻抗,但是基本上還是高于聚合物電解電容器的ESR?因此聚合物電解電容器非常適合開關頻率在100kHz以上的電源適配器或DC-DC模塊的輸出整流濾波?

  近年來聚合物電解電容器的工作電壓在不斷地提高,到2013年底,國產聚合物電解電容器的工作電壓就可以達到400V,這對于直流電源輸入反激式電源適配器來說,輸入端的旁路電容器將采用聚合物電解電容器替代單體電容量相對低的陶瓷電容器。

需要注意的是,聚合物電解電容器的色點標志在正極端,而不是電解電容器的負極端在實際應用時不要弄錯?
