電源適配器箝位電路的阻斷二極管的選擇

電源適配器廠家教您關于箝位電路的阻斷二極管如何選擇

最后是選擇RCD箝位電路的阻斷二極管,通常選擇超快反向恢復二極管,額定電流至少為開關管實際工作電流峰值一半,額定電壓需要不低于直流母線電壓。

RCD沿箝位電路付出的代價

RCD箝位是最簡單的箝位方式,由于放電電阻的電壓高于變壓器復位電壓,因此在放電電阻所消耗的功率不僅僅是變壓器漏感的儲能,還有變壓器勵磁電感釋放的儲能部分,而這一部分是應該輸送到輸出的功率,在放電電阻上消耗掉,電源自然會降低效率【5V1A電源適配器】

6V電源適配器箝位二極管的箝位電路

反激式電源適配器的另外一種箝位方式是采用類似于穩壓二極管的“電壓瞬變抑制二極管”來沿位開關管漏源極電壓峰值?在理論上,采用電壓瞬變抑制二極管可以使箝位時間大大縮短,所消耗的箝位功率也會比RCD箝位低一些。

過去電壓瞬變抑制二極管箝位之所以沒有被普遍應用的最主要的原因是這類二極管價格昌,2年前,一個連續功耗25W,m,廠時功率190的電壓瞬變抑制二極管的零售價接近每只10元m°牛人民幣,這是一般的反激式電源適配器絕不會采用的。

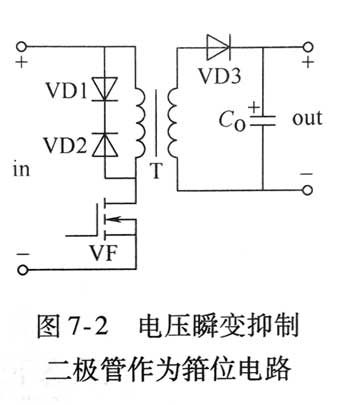

近年來,隨著電壓瞬變抑制二極管的國產化和大量的應用電壓瞬變抑制二極管的價格已經可以比較輕松地應用在反激式電源適配器中?采用電壓瞬變抑制二極管的而箝位電路如圖7-2所示。

圖中VDl為電壓瞬變抑制二極管?

需要注意的是,采用電壓瞬變抑制二極管來箝位,希望變壓器和開關管的寄生電容越小越好。

電源適配器繞組式箝位電路

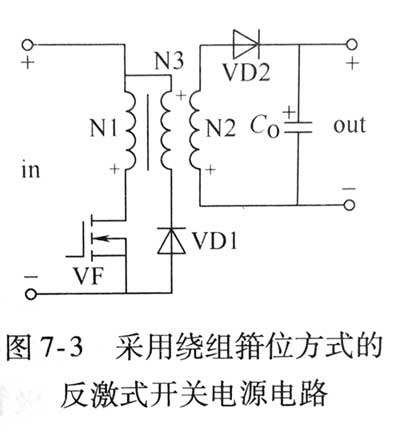

早期反激式電源適配器還有采用繞組箝位方式,如圖7-3所示。

這種方式似乎,合乎理論,但是實際上變壓器一次側繞組與復位繞組之間還是存在漏感,這一部分漏感無法位,因此采用繞組式箝位電路在實際上是無效的,它在正激式電源適配器中作為磁通復位的箝位有效,但是反激式電源適配器的磁通復位是通過變壓器二次繞組通過輸出整流二極管向輸出端釋放儲能實現的,也就圖73采用繞組位方式的反激式電源適配器電路是說,反激式電源適配器的磁通復位電壓由輸出端電壓決定?

以上內容是由電源適配器廠家：東莞市玖琪實業有限公司提供分享，希望對大家的學習提供作用
