功率場效應晶體管MOSFET |
MOSFET的原意是MOS( Metal Oxide Semiconductor,金屬氧化物半導體) FET(FieldEffect Transistor,場效應晶體管),即以金屬層(M)的柵極隔著氧化層(O),利用電場的效應來控制半導體(S)的場效應晶體管。 功率場效應晶體管也分為結型和絕緣柵型,但通常主要指絕緣柵型中的MOS型( Metal Oxide Semiconductor FET),簡稱功率MOSFET( Power MOSFET),結型功率場效應晶體管一般稱作靜電感應晶體管( Static Induction Transistor,縮寫為ST),其特點是用柵極電壓來控制漏極電流,驅動電路簡單,需要的驅動功率小,開關速度快,工作頻率高,熱穩定性優于GTR,電流容量小,耐壓低,一般只適用于功率不超過10kW的電力電子裝置,國際整流器公司( International Rectifier,縮寫為IR)把MOSFET用于高壓的器件歸納為第3?6?9代,其中包括3.5代,而用于低壓的則為第5?7?8代。 功率MOSFET按導電溝道可分為P溝道和N溝道;按柵極電壓幅值可分為耗盡型(當冊極電壓為零時漏?源極之間就存在導電溝道)和增強型(對于N(P)溝道器件,柵極電壓大于或小于零時才存在導電溝道,功率MOSFET主要是N溝道增強型)。

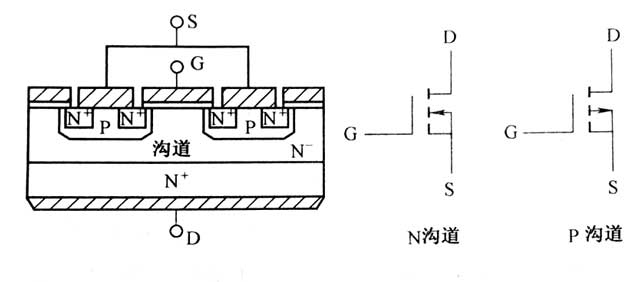

電源適配器功率MOSFET的結構 功率MOSFET的內部結構和電氣符號如圖2-1所示,其導通時只有一種極性的載流子(多子)參與導電,是單極型品體管,導電機理與小功率Mos管相同,但結構上有較大區別小功率Ms管是橫向?qū)щ娖骷?功率MOSFET大都采用垂直導電結構,又稱為VMOSFET(Vertical MOSFET),大大提高了MOSFET器件的耐壓和耐電流能力。 按垂直導電結構的差異,又分為利用V型槽實現垂直導電的VVMOSFET和具有垂直導電雙擴散MOS結構的VDMOSFET(Vertical Double-diffused MOSFET)。本節主要介紹VDMOS器件的工作原理和工作特性。 功率MOSFET為多元集成結構,如:國際整流器公司的HEXFET采用了六邊形單元;西門子公司( Siemens)的SIPMOSFET采用了正方形單元:摩托羅拉公司(Motorola)的TMOS采用了矩形單元按“品“字形排列。
電源適配器功率MOSFET的工作原理 截止:漏源極間加正電源適配器,柵源極間電壓為零,P基區與N漂移區之間形成的PN結J反偏,漏源極之間無電流流過。 導電:在柵源極間加正電壓ULa,極是絕緣的,所以不會有柵極電流流過,但極的正電電子吸引到極下面的P區表面會將其下面P區中的空穴推開,而將P區中的少子一一電子吸引到柵極下面的P區表面。 當Ugs大于Ut(開啟電壓或閾值電壓)時,棚極下面P區表面的電子濃度將超過空穴濃度,使P型半導體反型成N型而成為反型層,該反型層形成N溝道而使PN結J1消失,漏極和源極導電。 文章轉載自網絡,如有侵權,請聯系刪除。 |
