電源PCB板沉金與鍍金區別

網站首頁 » 新聞 » 行業動態 » 電源PCB板沉金與鍍金區別

電源PCB板沉金與鍍金區別

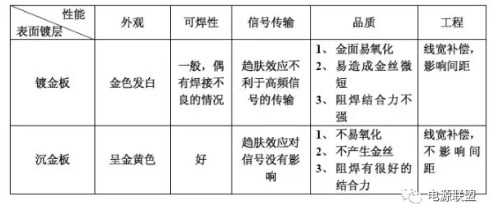

一、沉金板與鍍金板的區別
二、為什么要用鍍金板
PCB板沉金與鍍金區別

隨著IC 的集成度越來越高，IC腳也越多越密。而垂直噴錫工藝很難將成細的焊盤吹平整，這就給SMT的貼裝帶來了難度；另外噴錫板的待用壽命（shelf life）很短。而鍍金板正好解決了這些問題： 1對于表面貼裝工藝,尤其對于0603及0402 超小型表貼,因?yàn)楹副P(pán)平整度直接關系到錫膏印制工序的質量,對后面的再流焊接質量起到?jīng)Q定性影響,所以,整板鍍金在高密度和超小型表貼工藝中時常見到。2在試制階段,受元件采購等因素的影響往往不是板子來了馬上就焊,而是經常要等上幾個星期甚至個把月才用,鍍金板的待用壽命(shelf life)比鉛錫合
金長很多倍所以大家都樂意采用.再說鍍金電源適配器PCB在度樣階段的成本與鉛錫合金板相比相差無幾。

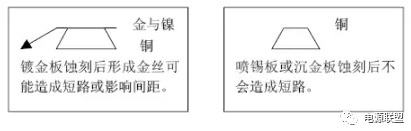

但隨著布線越來越密，線寬、間距已經到了3-4MIL。因此帶來了金絲短路的問題：
PCB板沉金與鍍金區別
隨著信號的頻率越來越高，因趨膚效應造成信號在多鍍層中傳輸?shù)那闆r對信號質量的影響越明顯：

趨膚效應是指：高頻的交流電，電流將趨向集中在導線的表面流動。

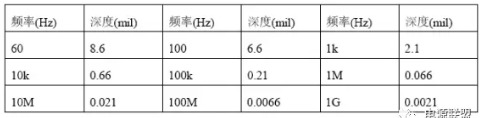

根據計算，趨膚深度與頻率有關：
PCB板沉金與鍍金區別

鍍金板的其它缺點在沉金板與鍍金板的區別表中已列出。

PCB板沉金與鍍金區別
三、為什么要用沉金板

為解決鍍金板的以上問題，采用沉金板的電源適配器PCB主要有以下特點:
1、 因沉金與鍍金所形成的晶體結構不一樣，沉金會呈金黃色較鍍金來說更黃，客戶更滿意。
2、 因沉金與鍍金所形成的晶體結構不一樣，沉金較鍍金來說更容易焊接，不會造成焊接不良，引起客戶投訴。
3、 因沉金板只有焊盤上有鎳金，趨膚效應中信號的傳輸是在銅層不會對信號有影響。
4、 因沉金較鍍金來說晶體結構更致密，不易產成氧化。
5、 因沉金板只有焊盤上有鎳金，所以不會產成金絲造成微短。
6、 因沉金板只有焊盤上有鎳金，所以線路上的阻焊與銅層的結合更牢固。
7、 工程在作補償時不會對間距產生影響。
8、 因沉金與鍍金所形成的晶體結構不一樣，其沉金板的應力更易控制，對有邦定的產品而言，更有利于邦定的加工。同時也正因?yàn)槌两鸨儒兘疖洠猿两鸢遄鼋鹗种覆荒湍ァ?br /> 9、 沉金板的平整性與待用壽命與鍍金板一樣好。

文章轉載自網絡,如有侵權,請聯系刪除。
