本文介紹一種新型的裝飾燈具:“自動漸變多色彩燈”。
自動漸變多色彩燈
該彩燈可以方便地替換原有的羅口白熾燈泡，在接通電源后該燈能按照預先規定的模式發出赤、橙、黃、綠、青、藍、紫等復雜多變的光。且燈的電源適配器耗電功率不大于2W?？捎糜诮ㄖ喞蠢照彰?、各種娛樂文化設施及家庭作裝飾照明之用。是一種既環保又節能的新型裝飾燈具。下面介紹該燈的工作原理。
燈的發光是靠超高亮度發光二極管來完成的。我們知道各種顏色的光都是由紅、綠、藍三種基色光所組成的，依靠這三種基色光的不同組合（通過乳白色的球泡）便可以合成五光十色的各種光來。燈的里面裝有數量不等的這三種發光二極管，由專用的IC芯片進行驅動。該芯片能夠進行四種不同發光模式的編程，一旦把發光模式固定下來，燈便可以自動地按照這種模式循環不停地變幻色彩。

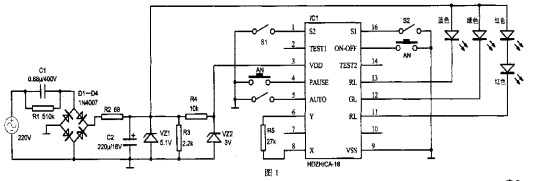

圖1是它的原理圖。
自動漸變多色彩燈
6w電源適配器集成電路內振蕩器的振蕩頻率為200kHz±30%，在集成電路外部所接的電阻R5則是為了改變其振蕩頻率，以適應實際的需要。
HDZH/CA-16芯片的特性如表1中所示。AUTO腳為6段自動調速端；S1、S2為4段花樣選擇端；PAUSE為色彩及亮度暫停功能端；ON-OFF為電源控制開關端。當接通電源時，220V電壓經電容C1(0.68μF/400V)、電阻R1(510kΩ)降壓及整流、濾波被穩壓在5.1V，給超高亮發光二極管供電；再經過電阻R4(10kΩ)和穩壓二極管VZ2被穩壓在3V給芯片供電。通過電路中開關S1、S2的設置（如表2所示，紅、綠、藍的發光模式如圖2所示），在接通ON-OFF時，電路就會按你所定的模式工作。
注意：一定不要使芯片的供電電壓超過4.5V，否則電源適配器電路將不能正常工作甚至損壞芯片。

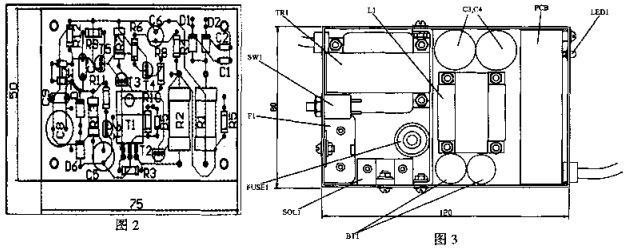

該電源適配器的外殼一定要利用用金屬制作，輸出電纜也用雙芯屏蔽線，將其屏蔽層接外殼，再將外殼接電源地。這種良好的屏蔽措施可以隔離各種干擾，對使用收音機、袖珍電視機等來說非常重要。為了適應不同的負載，只要改變一些元器件的數值就能得到不同的輸出電壓和電流。這個電源適配器電路是為Sony ICF SW7600G型數調收音機而設計的。該機的印刷板如池組。該電源的外殼一定要利用用金圖2所示，結構如圖3所示。
