小芯片讓筆記本更清涼

在筆記本電腦的開發設計中，產熱是制約產品進一步向輕薄發展的關鍵因素。近日，凹凸電子宣布開發出一項電源適配器管理技術CCT。據稱，CCT可以為筆記本電腦減少大約10%的發熱，而且能大幅減少元件使用量，并縮小電路板面積，帶動筆筆記本充電器更加小型化。

傳統電源適配器設計的弊端

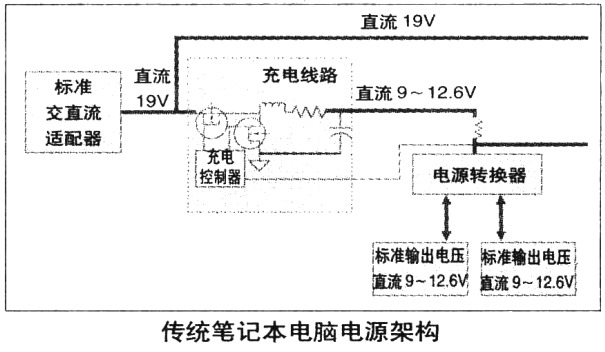

當前筆記本電腦的輸入直流電源設計包含了電源適配器以及鋰電池模塊兩部分，不同的輸出電壓造成了大范圍輸入電壓變化。例如，使用三串三并的鋰電池其輸入電壓為9V～12.6V，而同時供應給充電器和主板用的電源供應器輸入電壓大部分為19V。在設計筆記本的電源適配器管理時，需要考量?jī)煞N供電方式，研發人員通常會定義輸入電壓為7V～21V，以符合大范圍的輸入條件。但寬輸入規格將造成轉換效率低，產生大量的熱，而且需要一組直流轉換線路以符合鋰電池充電條件以及使用能承受高壓規格的電子組件，這些都是傳統電源適配器管理不可避免的規格需求。

CCT的解決之道

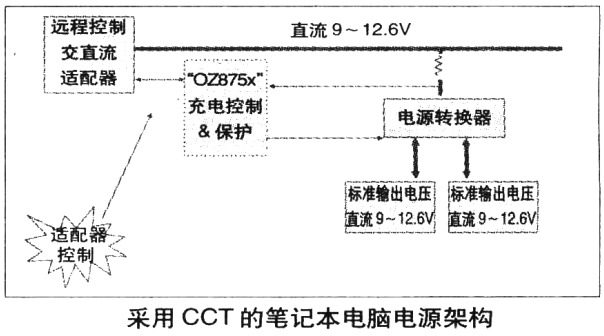

CCT則是通過OZ875x系列IC來實現了對傳統弊端的改進。其操作原理是，電源適配器的輸出電壓將受CCT控制IC的控制，電源適配器的輸出電壓與鋰電池匹配。
這樣一來，輸入電壓的范圍降低到了9V～12.6V，輸入電壓不再是從7V～21V的寬范圍設計，直接結果就是使得各組直流轉換器的效率提升，降低損耗的熱能。同時，采用這項技術的筆記本也不再需要傳統的充電線路，CCT控制IC除了控制電源適配器的輸出電壓外，也同時根據鋰電池的狀態提供定電流或定電壓充電模式。CCT的大幅簡化充電線路，將可使得電路板面積變??；此外，輸入電容和晶體管規格也降低了，傳統筆記本電腦的輸入電壓達21V，因此輸入電容及功率晶體管需采用耐高壓規格，如輸入電容采用至少25V的規格，功率晶體管需采用耐30V的規格。由于CCT的技術使得輸入電壓降至12.6V，因此輸入電容只需采用16V規格，功率晶體管可采用20V規格，規格降低使得成本進一步降低。

獨特的混合式電源適配器操作模式也是CCT的一大特色。日常使用中，一旦用戶錯用了小功率電源適配器，電源適配器將自我保護，不再繼續供電。若采用CCT，用戶除了使用標準電源供應器，也可使用更輕巧的小功率適配器。在動態負載操作下，該電源適配器技術能自動偵測各種應用所需的電壓，并在需要充電時將適配器電壓提高，以對電池充電。

小芯片讓筆記本更清涼

文章轉載自網絡,如有侵權,請聯系刪除。

| 發布時間：2018.06.29 來源：電源適配器廠家
