PCB布線與紋波關系

布局：脈沖電壓連線盡可能短，其中輸入開關管到變壓器連線，輸出變壓器到整流管連接線。脈沖電流環路盡可能小如輸入濾波電容正到變壓器到開關管返回電容負。

輸出部分電源適配器變壓器出端到整流管到輸出電感到輸出電容返回變壓器電路中X電容要盡量接近開關電源輸入端，輸入線應避免與其他電路平行，應避開。

 Y電容應放置在機殼接地端子或FG連接端。共摸電感應與變壓器保持一定距離，以避免磁偶合。如不好處理可在共摸電感與變壓器間加一屏蔽，以上幾項對開關電源適配器的EMC性能影響較大。

輸出電容一般可采用兩只一只靠近整流管另一只應靠近輸出端子，可影響電源輸出紋波指標，兩只小容量電容并聯效果應優于用一只大容量電容。

發熱器件要和電解電容保持一定距離，以延長整機壽命，電解電容是開關電源壽命的瓶勁，如變壓器、功率管、大功率電阻要和電解保持距離，電解之間也須留出散熱空間，條件允許可將其放置在進風口。

增加銅箔厚度的話 就需要使用特殊的板料，一般都是1oz的板材。如果需要加厚一般采用二次覆銅，二次銅皮強度低容易剝離。

需要與pcb廠家說明同時可能需要增加費用。

大面積覆銅，對于電壓變化不頻繁的網絡可以，比如地線，或者穩壓輸出端，對于開關動作中電壓波動大的地方不適合大面積覆銅，這樣變化的電場回產生磁場，磁場再產生電場。

對就是電磁輻射。那就是空間干擾。同樣影響性能。

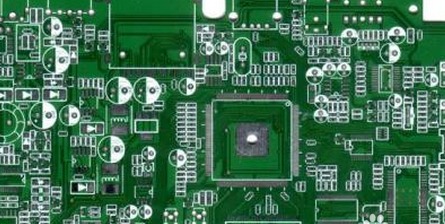

6w電源適配器PCB布板布線該注意什么

1.電源適配器和地的線路最好以總線的形式布線，并且電源適配器和地最好并行布線，在有電源的地方也必須有相應的地，這樣電路中的電流就不用走很長的回路再回到地上面。

2.信號線不宜過粗，特別是與芯片相連的線路，最好與焊盤大小相同即可。

3.電路回路的布線，回路盡量短，不宜拉的太長。

4.布銅網的地方一定要接地，不可布置空銅，這樣會對電路造成很大的干擾

5.注意主芯片的端口能承受的電壓值范圍問題

6.主芯片的供電電壓不宜再提供他用，電源適配器布線時不宜布成環形

7.盡量將元器件放在正面，以節約成本

8.畫板布局時，一定要對原理圖電路原理非常清晰，比如濾波電容就應該放在相應的芯片附近。

9.為了降低并抑制整個系統的噪聲，其系統電源適配器和地的處理尤為重要。可以在電源適配器、地線之間加去耦電容。在每個電源引腳就近接上去耦電容，并盡量加寬電源、地線寬度，最好是地線比電源線寬。數字電路部分可用大面積銅層做為地線，并在板上把沒有用上的地方都與地相連，以作為地線使用。

10.對信號線來說，高頻信號線要盡可能遠離敏感的模擬電路器件。而且走線要盡可能短而等長。對地線來說，板內數字地和模擬地是分開的．應采用單點接地的方式，并通過一個磁珠將兩者連接起來。事實上，整個PCB對外界應只有一個結點。
